مراحل اجرای برق ساختمان

اجرای برق ساختمان امری تخصصی و دارای مراحل و جزئیات بسیاری است و هر مرحله می‌بایست گام‌ به‌ گام پیش برود. بدین‌ صورت که شما نمی‌توانید تمامی روند را یکباره و همزمان انجام دهید. چرا که باید شرایط برای گام بعد و ادامه کار فراهم باشد. همچنین اجرای اشتباه برق ساختمان می‌تواند ساکنین را به‌ زحمت انداخته و باعث شود با مخاطراتی دست‌ و پنجه نرم کنند.

تیم اجرای سایت همراه برق با تجربه فراوانی در این زمینه می‌تواند به شما عزیزان کمک کند.

با هم مراحل اجرای برق ساختمان را بررسی می‌کنیم:

1- مرحله نقشه‌ کشی

برای اجرای برق ساختمان قبل از هر چیزی نیاز به یک نقشه الکتریکال داریم. این پلن کلی از ساختمان باعث ظرافت و سرعت عمل در کار می‌شود. شما می‌توانید با استفاده از این نقشه به‌صورت استاندارد و بر اساس اصول، اجرای برق ساختمان را آغاز نمایید.

* نکته‌ای که حائز اهمیت است، این است که در تمام مراحل اجرا، با هماهنگی ناظر برق ساختمان و نیاز کارفرما اجرای برق ساختمان را اغاز نمایید.

2- ایجاد خط تراز بر روی دیوار ها

به دلیل این که در کف واحد ها اختلاف سطح وجود دارد برای این که کلید ها و پریز ها در ارتفاع مورد نظر قرار بگیرد خط تراز ایجاد می کنیم.

به این صورت که فاصله کلید پریزها از کف را اندازه می‌گیریم، با استفاده از شلنگ تراز (امروزه از لیزر هم استفاده می‌شود) دو سر هر دیوار را نشانه‌ گذاری می‌کنیم. سپس با استفاده از ریسمان رنگ خطی ممتد می‌کشیم. به این صورت کلید پریزها در ارتفاع مورد نظر قرار می‌گیرند و استانداردها هم رعایت می‌شود.

لوازم مورد نیاز مرحله اول اجرای برق ساختمان

لوله ۱۳ ونیم ( نمره ۲ ) در شاخه های ۶ متری و بسته های ۲۰ تایی
لوله ۱۶ (نمره ۲و نیم ) در شاخه های ۶ متری و بسته های ۲۰ تایی
لوله خرطومی نسوز در حلقه های ۱۵ متری و بسته های ۵ تایی وسایز های ۱۱ و ۱۳ موجوده
قوطی با عمق ۵ سانتی متر که به دو نوع در بازار موجوده
تابلو مینیاتوری در ابعاد مختلف به صورت ۶ فیوز ۸ فیوز ۱۲ . ۱۶ . ۳۲ و ۶۴ فیوز موجود است
فرم هالوزن. فرم هالوزن مورد استفاده در ساختمان معمولا در سایز های نمره ۶، ۸ و ۱۰ است البته در سایز های بزرگتر و کوچکتر هم موجود است.
چسب برق
سیم رابیس یا ( آرماتوربندی )
بست کمربندی
زنجیر لوستری
جعبه تقسیم به ابعاد مورد نیاز(جعبه تقسیم هم به ابعاد مختلف در بازار موجوده ۱۰ در ۱۰ و ۲۰ در ۲۰ و ۳۰ در ۴۰ و …)

نکته ها و قوانین نظام مهندسی که موقع خرید الزاما باید رعایت شود.

1.لوله ها از جنس پی وی سی یا یو پی وی سی باشد. ( لوله های پی وی سی استحکام بالا دارن انعطاف پایین لوله های یو پی وی سی عاوه بر استحکام بالا انعطاف بالایی دارند. )

[read more=”Continue Reading” less=”Hide Passage”]

2.استفاده از لوله پلی امید ممنوع است چون خود سوز بوده و استحکام کافی ندارد.

3.لوله خرطومی ها نسوز باشد و استحکام کافی داشته باشد. استفاده از خرطومی معمولی مجاز نیست.

4.قوطی استاندارد باشد.

5.انتخاب تابلو مینیاتوری به این بستگی دارد که واحد مورد نظر را قرار است به چند سر خط مجزا تقسیم کنید.

بعد از مشخص کردن تعداد مدار های روشنایی و پریز و همین طور در نظر گرفتن کلید نشتی جریان ( محافظ جان ) تابلو مینیاتوری را سفارش دهید و در نظر داشته باشید که ابعاد تابلو را کمی بزرگتر سفارش دهید که فضای کافی برای شینه ارت و نول داشته باشید.

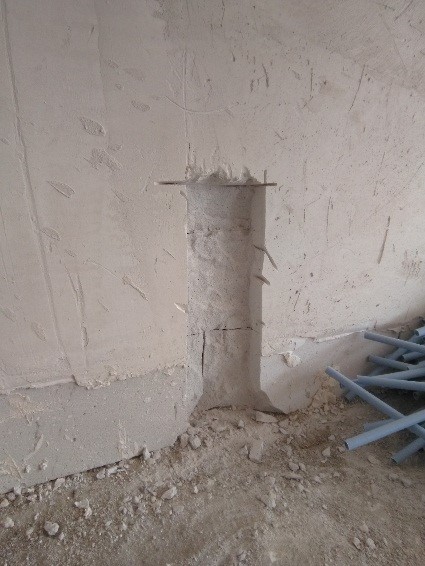

3- شیار زنی و کنده‌ کاری‌ها

این مرحله قبلاً با روش‌های سنتی و استفاده از تیشه و چکش و قلم انجام می‌گرفت. امروزه با دستگاه‌های پیشرفته‌ای نظیر شیار زن، بتن کن یا هیلتی انجام می‌شود. بعد از مشخص کردن قسمت هایی که قرار است قوطی کلید و پریز تابلو مینیاتوری قرار بگیرد و مشخص کردن مسیر لوله های برق، شیارزنی و کنده کاری انجام میشود.

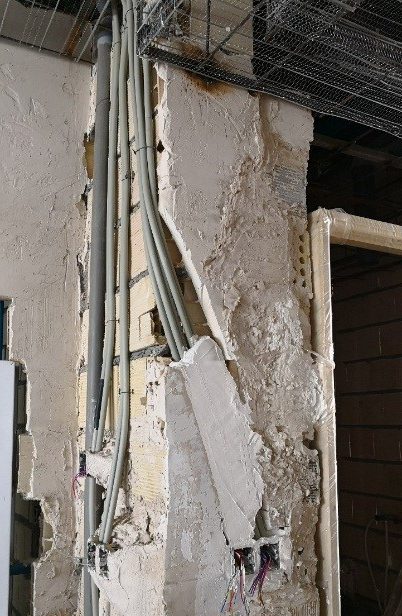

* نکته ای که در حین اجرای شیار زدن و کنده کاری طبق مبحث ۱۳ نظام مهندسی باید رعایت شودین است که لوله گذاری در دیوار ها به صورت اوریب ممنوع است.

4-نصب قوطی کلیدها و پریزها

در این گام باید قوطی‌های برق که برای نصب کلید و پریزها می‌باشند، بر روی دیوارها قرار بگیرند و محکم شوند. این محکم کردن با استفاده از گچ و خاک صورت می‌گیرد.

* نکته حائز اهمیت در این مرحله، هم سطحی قوطی‌ها با دیوار گچ و خاک است که باید مورد توجه قرار بگیرد.

همچنین هر قوطی باید با قوطی بعدی فاصله مناسبی داشته باشد و به‌ صورت عمودی و افقی هم تراز باشند. استاندارد بودن عمق قوطی نیز حائز اهمیت است.

محل قرار گرفتن قوطی و مسیر لوله های بدنه در دیوار های داخل سرویس بهداشتی، حمام، آشپزخانه، بالکن و هر محیطی که سنگ یا کاشی کار میشود، نیازی به شیار زدن و کنده کاری ندارد و شما قوطی ها و لوله های برق مورد نظر را با سیم رابیس یا … به دیوارها میبندید.

*توجه داشته باشید که طبق مبحث ۱۳ نظام مهندسی لوله کشی در کف سرویس ها و اشپزخانه مجاز نیست.

البته در قوانین گفته شده کفی که رطوبت دارد مثل حمام، لوله کشی از کف مجاز نیست. در مورد آشپزخانه ترجیحا از سقف باشد بهتر است. به دلیل این که تداخلی با لوله های آب و گاز نداشته و در واحد هایی که کف سازی کم است روی هم امدن لوله ها مشکل ساز است و یکی از دلایل فاصله لوله های آب و گاز از لوله های برق است.

۵ ـ تابلو مینیاتوری ( تابلو برق واحد ) و لوله کشی برق ساختمان

لوله‌ های برق راه ارتباطی سیم‌ های برق، تلفن، آنتن به نقاط مختلف ساختمان است.

بعد از مشخص کردن تعداد مدار روشنایی و پریز برق، هین طور سر خط تلفن و آنتن داخل واحد، تعدادی لوله ی مورد نیاز تابلو روی دیوار کار میزاریم در نهایت با گچ محکم میکنیم.

لوله کشی مدار روشنایی و پریز از تابلو برق شروع میشود و به نزدیکترین پریز و کلید هر بخش که از قبل مشخص کردیم لوله برق وصل میکنیم و با چسب پی وی سی به بوشن محکم میکنیم و از سر خط مدار پریز برق و مدار روشنایی ان بخش به صورت سری لوله های بدنه رو به هم وصل میکنیم. از کلید ها به چراغ های دیواری و سقفی لوله کشی انجام میدهیم.

در صورتی که سقف واحد رابیس کاری یا کاذب نبود لوله کشی از کلید به روشنایی های سقف واحد از کف واحد بالایی انجام میشود. بعد از اتمام لوله کشی برق روی لوله های برقی که از کف اجرا شدن با ماسه و سیمان (ماهیچه کشی) انجام میشه تا از آسیب دیدن لوله های برق جلوگیری شود.

نکته ها و قوانین مبحث ۱۳ نظام مهندسی که الزاما باید در این مرحله رعایت شود.

1.لوله کشی مدار روشنایی و مدار پریز برق مجزا از هم اجرا شود.

2.لوله کشی و برق رسانی به صورت سری یعنی یک ورودی و خروجی انجام شود و انشعاب گرفته نشود.

3.حداکثر ۱۲ پریز مربوط به مصارف عمومی ( نا مشخص ) در یک مدار پریز مجاز است.

4.در صورتی که توان وسایل مورد نظر مشخص باشد بر حسب نیاز سرخط مجزا برای آنها در نظر گرفته میشود.

5.حداکثر ۱۲ کلید در یک مدار روشنایی مجاز است. نکته بالا در مدار پریز در مدار روشنایی هم صدق میکند.

6.لوله کشی دیوار ها ( بدنه ) به صورت اوریب ممنوع است.

7.به دلیل مشخص بودن تجهیزات پر مصرف مورد استفاده، از دو مدار پریز برق در آشپزخانه استفاده کنید و تقسیم بار انجام دهید.

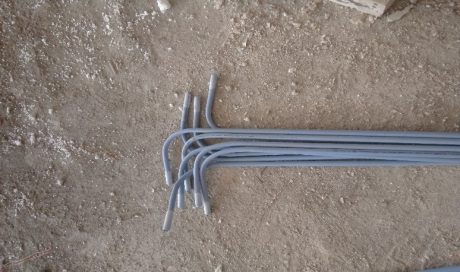

8.لوله کشی برق به صورت خم اجرا شود و برای اتصال ۲ لوله به هم از بوشن استفاده شود.

9.حداکثر خم مجاز در مسیر بین ۲ تا کلید یا ۲ تا پریز ۳۶۰ درجه هست، یعنی ۴ تا خم ۹۰ درجه و بیشتر از آن مجاز نیست.

10.حداقل فاصله پریز های برق از محل خروجی آب و فاضلاب ( ماشین لباسشویی و ظرف شویی ) ۳۰ سانتی متر باشد.

11.فاصله لوله های برق از لوله کشی آب و گاز حداقل ۵ سانتی متر باشد.

12.فاصله پریز برق از سینک ظرف شویی و روشویی داخل سرویس حداقل ۵۰ سانتی متر باشد.

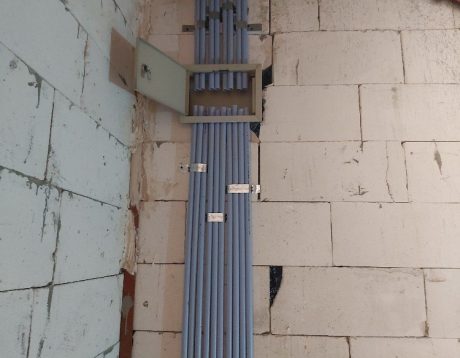

رایزر برق ساختمان

نکات مهمی که در موقع اجرای رایزر ها باید رعایت شود، عبارت است از:

1.در رایزر ها در مرحله لوله کشی از لوله ۲ و نیم ( ۱۶ ) استفاده میشود.

2.قرار دادن جعبه تقسیم در طبقات برای سهولت در کابل کشی و عیب یابی

3.قرار دادن جعبه تقسیم مجزا برای کابل های فشار قوی ( کابل برق واحد ها ) و کابل های فشار ضعیف ( آنتن و تلفن و آیفون )

4.طبق قوانین آتش نشانی قرار دادن جعبه تقسیم و تابلو برق در محیط راه پله ممنوع است.

5.مسیری برای رایزر ها در نظر بگیرید که خم کمتری در مسیر نیاز باشد.

6.بست زدن به کابل ها در جعبه تقسیم طبقات برای جلوگیری از کشیدگی کابل ها

6-سیم‌ کشی و کابل کشی

در این قسمت از سیم‌کشی برق ساختمان باید سیم‌ها از لوله‌ها عبور داده شوند و به قوطی‌های نصب شده ممتد شوند.

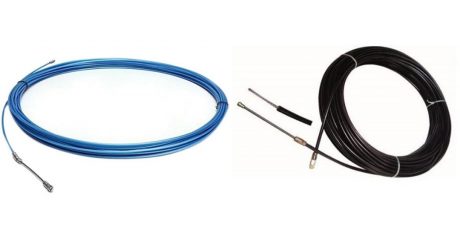

این عبور با استفاده از فنر سیم‌کشی انجام می‌شود. بدین‌ صورت که ابتدا فنر را از لوله‌ها عبور داده سپس سیم‌ها را به انتهای آن متصل کرده و سر فنر را می‌کشیم. هرگز از سیم‌های دوتکه یا لخت در داخل لوله استفاده نکنید.

سیم کشی در مدار روشنایی و مدار پریز برق

در مدار روشنایی برای برق رسانی از سیم ۱و نیم استفاده میشود ۳ رشته

در مدار پریز برق برای برق رسانی از سیم ۲و نیم استفاده میشود ۳ رشته

در رنگ های آبی ( نول ) ـ قرمز ( فاز ) ـ ارت ( هادی حفاظتی ) سبز و زرد راه راه استفاده میشود.

کابل کشی تلفن و آیفون

برای کابل کشی تلفن در واحد مسکونی از کابل دو زوج ۶ دهم فویلدار که ۴ رشته سیم که دو به دو به هم تابیده شده استفاده میکنیم که دو خط تلفن را پوشش میدهد. در صورتی که واحد اداری باشد یا به تعداد خط تلفن بیشتری احتیاج داشته باشیم از کابل با تعداد زوج بیشتر استفاده میکنیم.

در کابل کشی آیفون بستگی به برند های موجود در بازار و انتخاب مشتری دارد. از ۲ الی ۷ سیم براساس قابلیت های دستگاه آیفون که در بازار موجود است، بهترین کابلی که میتوانم پیشنهاد دهم استفاده از کابل ۴ زوج ۶ دهم فویلدار که ۸ سیم دارد و در صورت تغییر دستگاه یا مشکل نیاز به کابل کشی مجدد ندارد.

کابل کشی آنتن و ماهواره

در کابل کشی آنتن، شما میتوانید ۳ مصرف کننده رو به صورت سری به هم وصل کنید، در جعبه تقسیم که در مشاع ساختمان قرار دارد برده و در نهایت با تقویت کننده و سوییچر یک کابل به پشت بام محل نصب آنتن مرکزی برده شود.

در مورد ماهواره، از هر مصرف کننده به محل نصب ماهواره مرکزی کابل آنتن مجزا برده میشود. ( بدون قطع کابل )

کابل کشی سیستم سرمایش و گرمایش

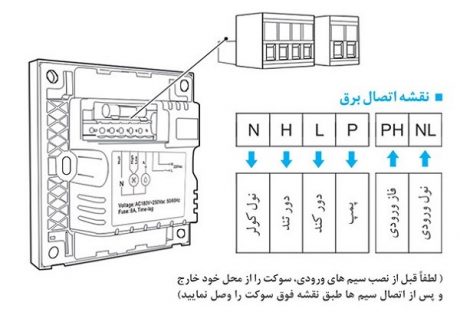

1.کولر آبی

سیم کشی ۳ در ۲و نیم از تابلو مینیاتوری برق به کلید کولر برده میشود و در نهایت از کلید کولر به کولر پشت بام کابل ۵ در ۱ و نیم کشیده میشود. ( بهترین مسیر کابل کشی از کلید کولر به محلی که کولر نصب میشود لوله کشی و کابل کشی در کنار کانال کولر واحد انجام شود )

2.اسپیلت ( کولر گازی ) و داکت اسپیلت

کابل کشی و لوله کشی اسپیلت به هواساز و کمپرسور انجام میشود که براساس نوع دستگاه سایز کابل برق انتخاب میشود.

لوله کشی و کابل کشی در دستگاه داکت اسپیلت:

۱ ـ لوله و کابل کشی از تابلو برق واحد به کمپرسور

۲ – لوله و کابل کشی از تابلو برق به دستگاه هواساز داخل واحد

۳ ــ لوله و کابل کشی از کمپرسور به هواساز داخل واحد

۴ ـ لوله و کابل کشی از دستگاه هواساز داخل واحد به محلی که ترموستات قرار میگیرد.

3.فن کویل

۱ـ لوله و کابل کشی از محل نصب دستگاه به تابلو برق واحد ۵ در ۱و نیم

۲ـ لوله و کابل کشی از ترموستات به دستگاه فن کویل

قوانین مبحث ۱۳ نظام مهندسی که در مرحله کابل کشی و سیم کشی باید رعایت شود.

1.هم سایز بودن سیم ارت ( هادی حفاظتی ) با سیم های نول و فاز در تمام مدار های روشنایی و پریز

2.استفاده از نول مشترک برای چند مدار که هر کدام فیوز مینیاتوری ( کلید مینیاتوری ) مجزا دارن مجاز نیست.

3.سیم کشی مدار روشنایی با مدار پریز برق مجزا باشد.

4.سیم کشی و کابل کشی ها باید بدون وصله و چسب کاری انجام شود.

5.در تمام سیم کشی و کابل کشی های واحد سیم ارت ( هادی حفاظتی ) استفاده میشود.

6.در مدار روشنایی هم مانند مدار پریز و … تا مصرف کننده سیم ارت کشیده میشود.

7.در صورتی که چند کلید یا چند پریز در کنار هم قرار گرفتن از فضایی که در کنار قوطی برای دسترسی گذاشته شده برق رسانی انجام میشود.

کنتور برق ساختمان و قوانین و ظوابط مربوط به آن که الزاما باید رعایت شود.

1.تابلو کنتور برق تاییدیه اداره برق داشته باشد.

2.ارتفاع نصب تابلو کنتور برق از بالای تابلو تا کف تمام شده 210 سانتی متر باشد.

3.فاصله تابلو کنتور برق از لوله ها و کنتور گاز طبق قوانین نظام مهندسی حداقل ۵۰ سانتی متر باشد.

4.کار گذاشتن تابلو کنتور برق در سطح شیبدار ممنوع است.

5.استفاده از لوله پلی اتیلن برای ورودی کابل برق به تابلو برق

7ـ سر همبندی و نصب کلید و پریز

در این مرحله از اجرای برق ساختمان، سرهم بندی مدار های روشنایی و پریز را انجام میدهیم. این مرحله بسیار حائز اهمیت است زیرا یک خطای کوچک باعث اتصالی میشود.

نکات مهم در حین اجرای سرهم بندی:

1.استفاده از چسب برق برای اتصال سیم ها به یکدیگر ممنوع است.

2.موقع نصب پریز های برق، سیم فاز سمت راست پریز قرار بگیرد.

3.در مدار روشنایی، سیم فاز عمل قطع و وصل مدار انجام میدهد.

4.سیم نول و ارت در قوطی کلید توسط کانکتور پیچی یا ترمینال پیچی به هم اتصال داده میشود و تا مصرف کننده ( هالوزن ـ چراغ های سقفی و دیواری و لوستر ) برده میشود.

5.استفاده از سیم نول برای قطع و وصل کردن مدار روشنایی ممنوع است.

6.انواع تجهیزات که بدنه فلزی دارند به شرط داشتن عایق از وصل به ارت ( هادی حفاظتی ) معاف میشود.

7.استفاده از سرسیم ۲و نیم تک و دوبل برای اتصال سیم ها به یکدیگر در مدار پریز برق واحد

8.استفاده از سرسیم ۱و نیم تک و دوبل برای اتصال سیم های برق به یکدیگر در مدار روشنایی

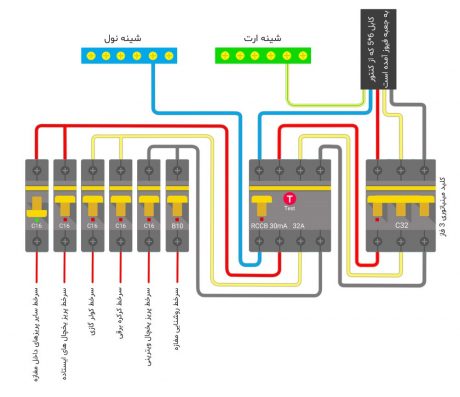

نصب و سرهمبندی و راه اندازی تابلو برق واحد و قوانین نظام مهندسی

1.کنترل مدار ها در تابلو برق با سیم فاز انجام میشود.

به این صورت که بعد از وصل کردن سیم فاز به کلید مینیاتوری اصلی واحد، به ورودی فاز کلید نشتی جریان میبریم. در نهایت از خروجی کلید نشتی جریان به ورودی کلید مینیاتوری های مدار روشنایی و پریز برق برق رسانی انجام میشود و سیم هایی که از مدار روشنایی و پریز واحد به تابلو برق واحد آوردیم به خروجی کلید های مینیاتوری مربوطه وصل میکنیم.

در مورد سیم نول ورودی واحد این نکته رو مد نظر داشته باشید که سیم نول از قسمت ورودی به کلید نشتی جریان برده میشود و در نهایت از قسمت خروجی به شینه نول وصل میشود. سیم ارت ورودی واحد مستقیم به شینه ارت وصل میشود. ( اتصال سیم ها به کلید های مینیاتوری همین طور شینه های نول و ارت با سر سیم انجام میشود )

2.انتخاب کلید مینیاتوری فاز ورودی و کلید نشتی جریان متناسب کنتور برق واحد مسکونی انتخاب میشود.

3.استفاده از سر سیم برای اتصال سیم ها به کلید ( فیوز) مینیاتوری

4.استفاده از شینه نول برای اتصال سیم های نول به یکدیگر

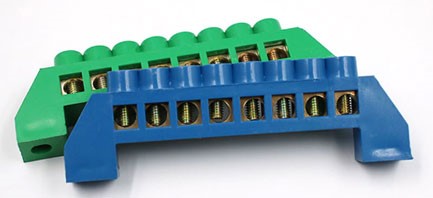

5.استفاده از شینه ارت برای اتصال سیم های ارت به هم دیگر

6.استفاده از شینه فاز برای برق رسانی به فیوز های مینیاتوری مدار های روشنایی و پریز

7.استفاده از کلید نشتی جریان ۳۰ میلی آمپر( محافظ جان ) هم

8.استفاده از کلید مینیاتوری برق ورودی واحد که اتصال کوتاه و اضافه بار را کنترل میکند.

9.استفاده از کلید مینیاتوری ۱۶ آمپر تیپ سی کند کار برای مدار های پریز برق واحد

10.استفاده از کلید مینیاتوری ۱۰ آمپر تیپ بی تند کار برای مدار های روشنایی واحد

11.استفاده از چسب برق برای اتصال سیم ها به یکدیگر ممنوع است.

8-نصب‌ها

اینجا به مرحله آخر می‌رسیم که ظرافت و سلیقه شما را در امر سیم‌کشی برق ساختمان می‌رساند، و در جلب نظر مشتری بسیار مؤثر است.

در این قسمت به نصب کلیدها و پریزها، سرپیچ‌ها، نصب فیوزها، کلید های مینیاتوری داخل تابلو برق واحد ، آیفون، آنتن مرکزی و…می‌پردازیم.

در هنگام نصب می‌بایست از اتصالات مطمئن شویم که محکم باشند.

قوانین نظام مهندسی برق موقع نصب

1.در نصب پریز های برق در فضای باز و پارکینگ ها، همین طور داخل سرویس های بهداشتی به این نکته توجه داشته باشید که از پریز ای پی ۴۴ ( در پوش ایمنی ) که محافظ گرد و غبار و آب میباشد استفاده شود.
